Winzling macht großen Ärger

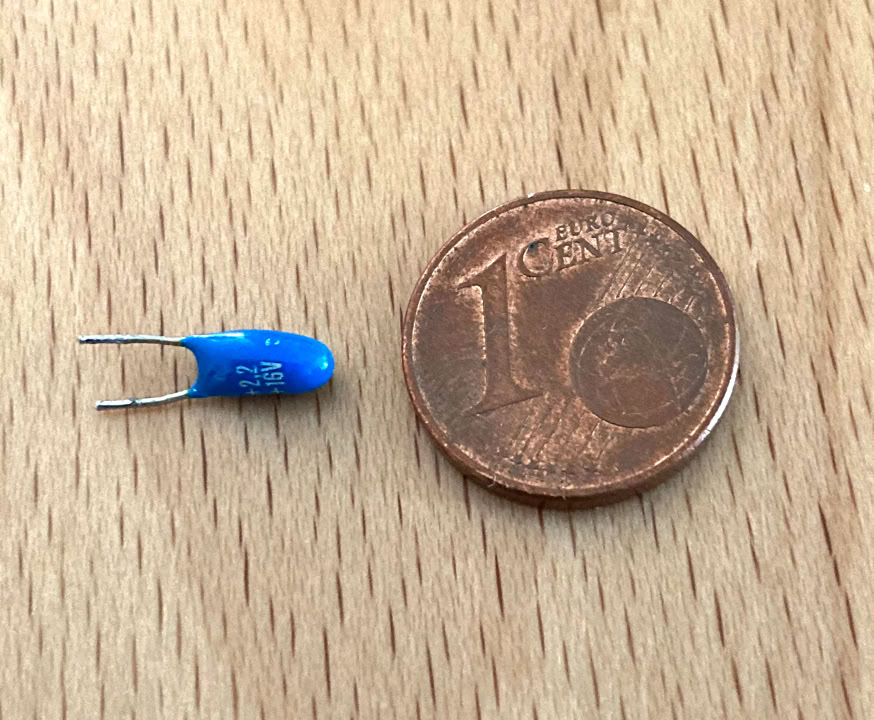

Als stolzer Besitzer eines Report 4200 Monitor will man dieses feine Gerät auch hegen und pflegen. Daher ist der Ärger besonders groß, wenn auf einmal der linke Kanal (Spur 1) nicht mehr funktioniert. Keine Aufnahme mehr und der Zeiger schlägt bei der Wiedergabe nicht mehr aus. Da heißt es zunächst einmal ganz cool bleiben, zumal alle anderen Funktionen gegeben waren. Da ist es gut, wenn man auf einen großen Erfahrungsschatz zurückgreifen kann. Und dazu gehört: erst einmal in Ruhe das Schaltbild studieren und dann messen, messen, messen. Den rechten Kanal konnte ich getrost erst einmal ausblenden, da war ja alles in Ordnung. Nun hieß es, als erstes den Signalverfolger anzuwerfen und auf PIN 1 der Radio-Buchse ein schwaches Sinussignal anzulegen. Das Oszilloskop hinter dem Monitor-Verstärker zeigte nichts an. Also von „hinten nach vorne“ tasten und schließlich blieb ich an C 20 (Tantal-Elko 2,2µF) hängen. Die ESR-Prüfung ergab, dass der Elko durchgeschossen war. Auslöten und Einlöten eines neuen Elkos gleicher Kapazität ging schnell vonstatten und… Bingo! Der linke Kanal war wieder da.

Dieser Winzling hatte großen Ärger gemacht… aber ich bin froh, dass es keine größere Sache war. Denn wenn mehrere Bauteile defekt sind, ist das Auffinden dieser fehlerhaften Teile sehr zeitaufwändig.
