Tonbandservice

Ein Portal für die Reparatur und Wartung von

Geräten der Reihe UHER Report 4000 - 4400

und UHER Report Monitor 4000 - 4400

Anschlussbelegungen

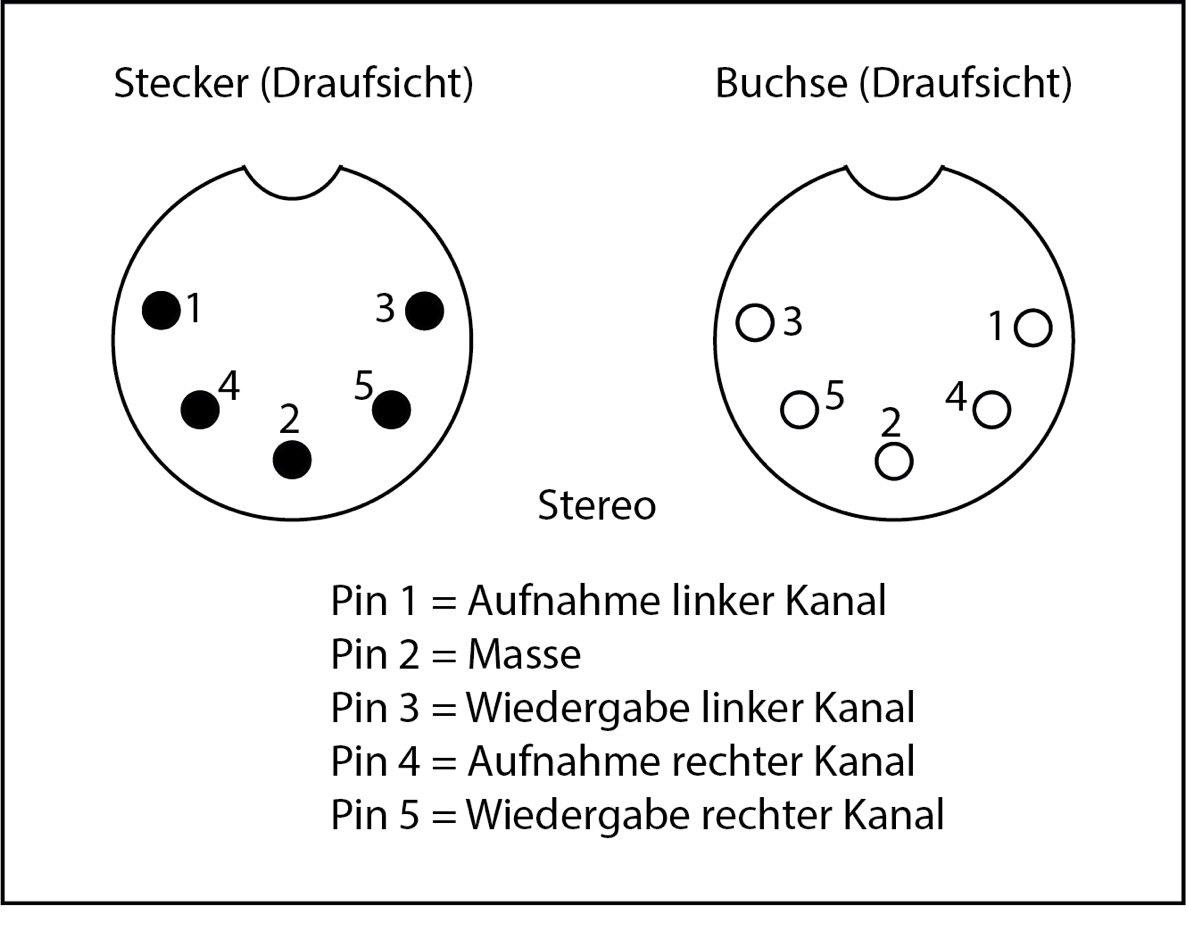

DIN-Anschluss Aufnahme/Wiedergabe:

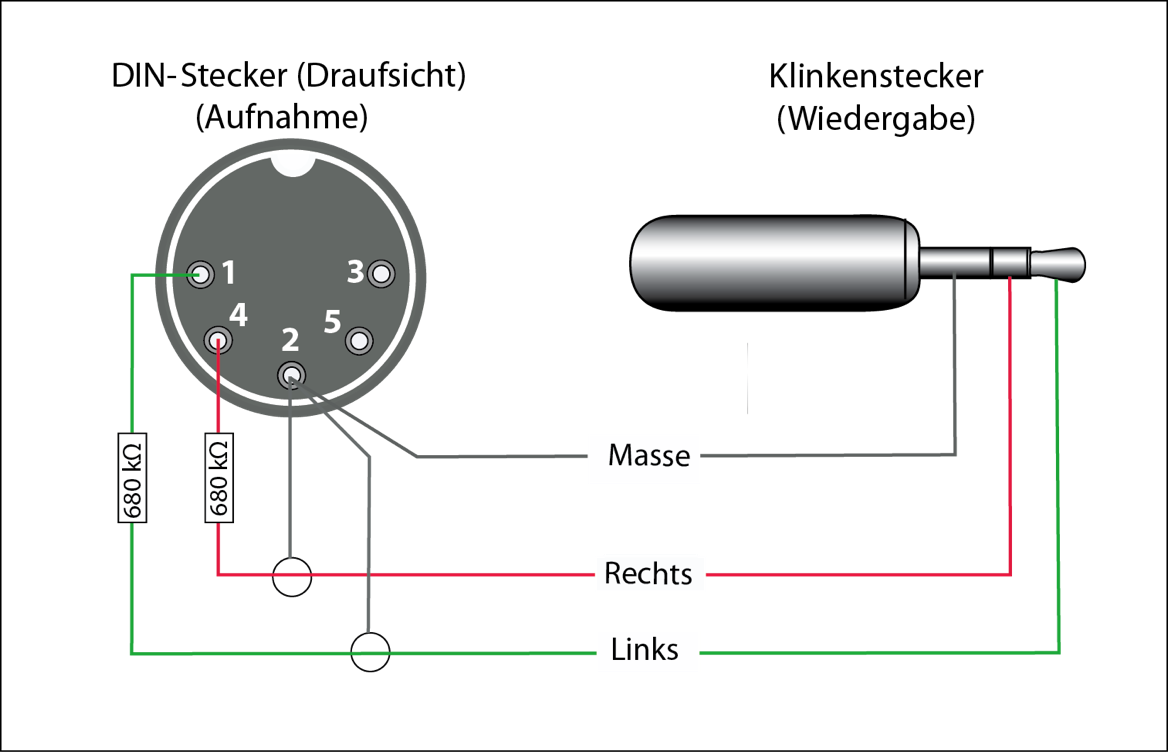

Kabelverbindung DIN-Stecker / Klinkenstecker:

Ein Tipp zum selber Herstellen eines Verbindungskabels zum PC, Tablet, Smartphone usw., also überall dort, wo ein Klinkenstecker 3,5 mm zum Einsatz kommt:

Das Löten am Klinkenstecker ist fummelig. Man kann sich die Lötarbeit sparen, indem man ein fertiges Kabel mit 2 Klinkensteckern kauft und diese in der Mitte oder einer anderen Stelle abschneidet. An die Litzen kann nun ein Diodenstecker (DIN-Stecker) gelötet werden. Da man nur die Aufnahmefunktion des UHER Report benötigt, brauchen nur 3 Litzen angelötet zu werden und zwar an die Kontakte 1, 2 und 4. Da die Ausgänge der heutigen Geräte manchmal zuviel „Saft“ abgeben, ist es ratsam, in die Zuleitungen für den linken und rechten Kanal je einen kleinen 1/8 W Widerstand (680 kΩ) einzuschleifen.

Wichtig: Nicht vergessen, VOR dem Anlöten die Kunststoffhülse des DIN-Steckers auf das Kabel zu schieben. Später geht das nämlich nicht mehr!

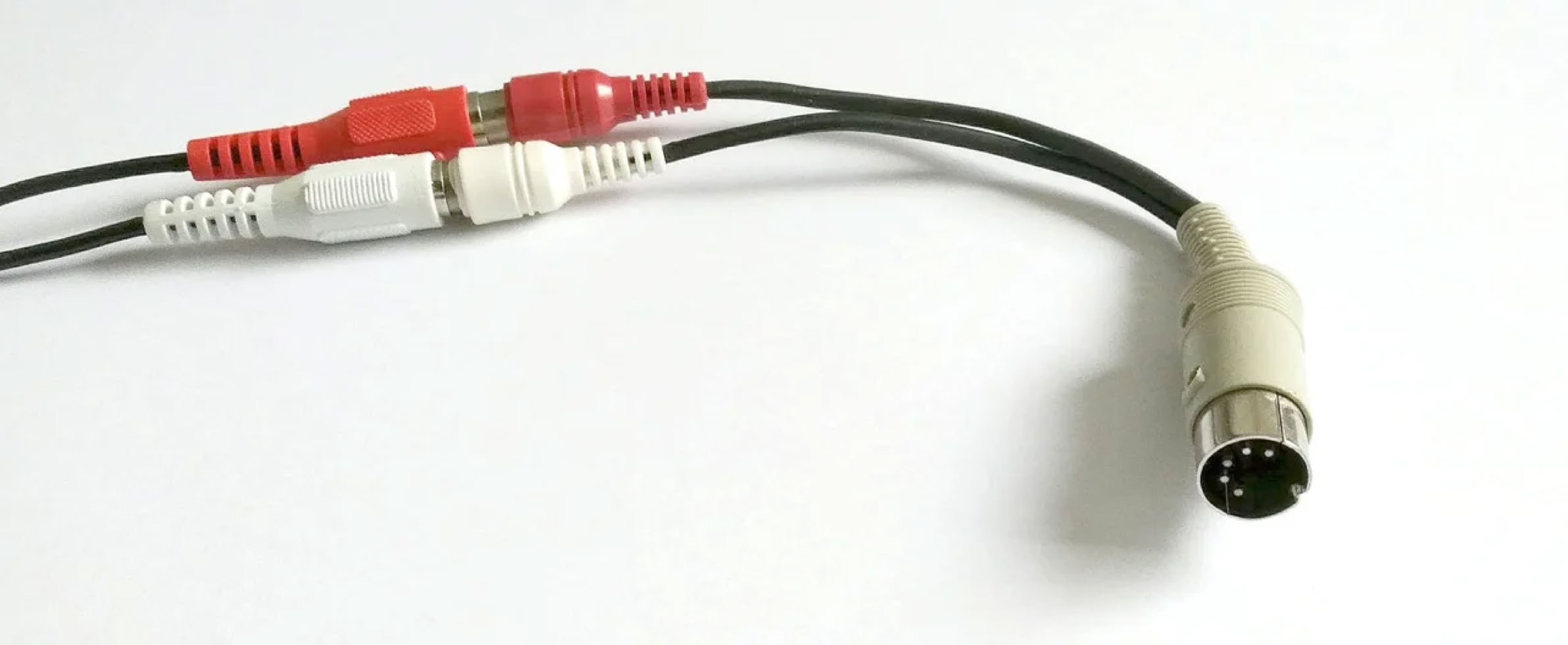

Zum Foto: Das ist auch eine praktikable Lösung, wenn ein fertiges Kabel mit einem Klinkenstecker und zwei Cinchsteckern vorhanden ist. Dann einfach zwei Cinchbuchsen an den Diodenstecker anlöten. Hierzu genügen kurze, abgeschirmte Kabelstücke.

Codierung:

Rechter Kanal = rot

Linker Kanal = weiß (kann auch schwarz oder grau sein)

Die Buchsen an der rechten Seite

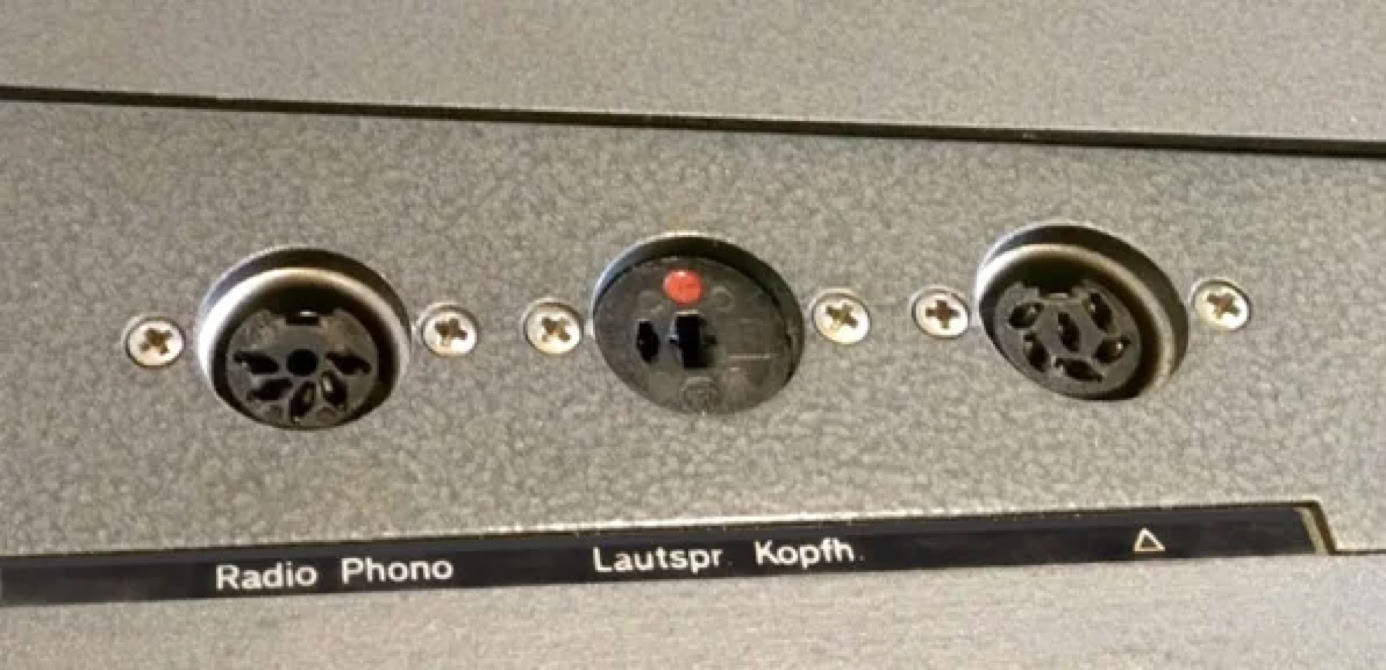

Report 4000/4200/4400

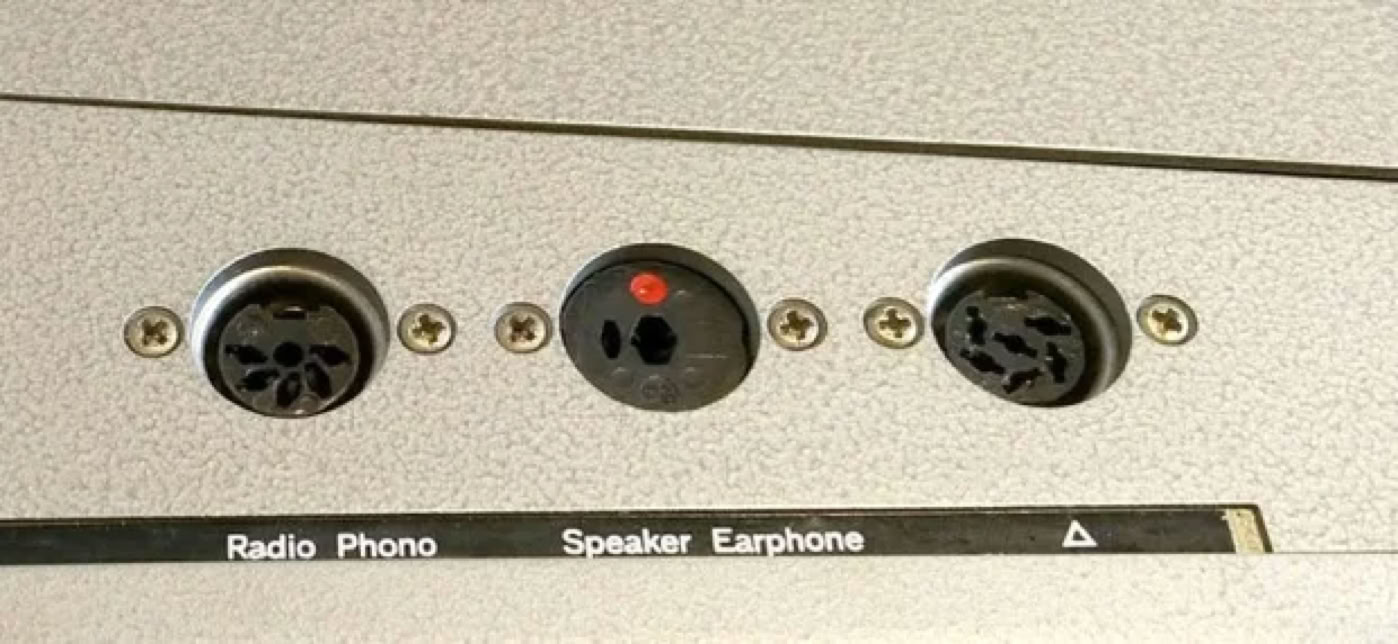

Report 4000/4200/4400 IC

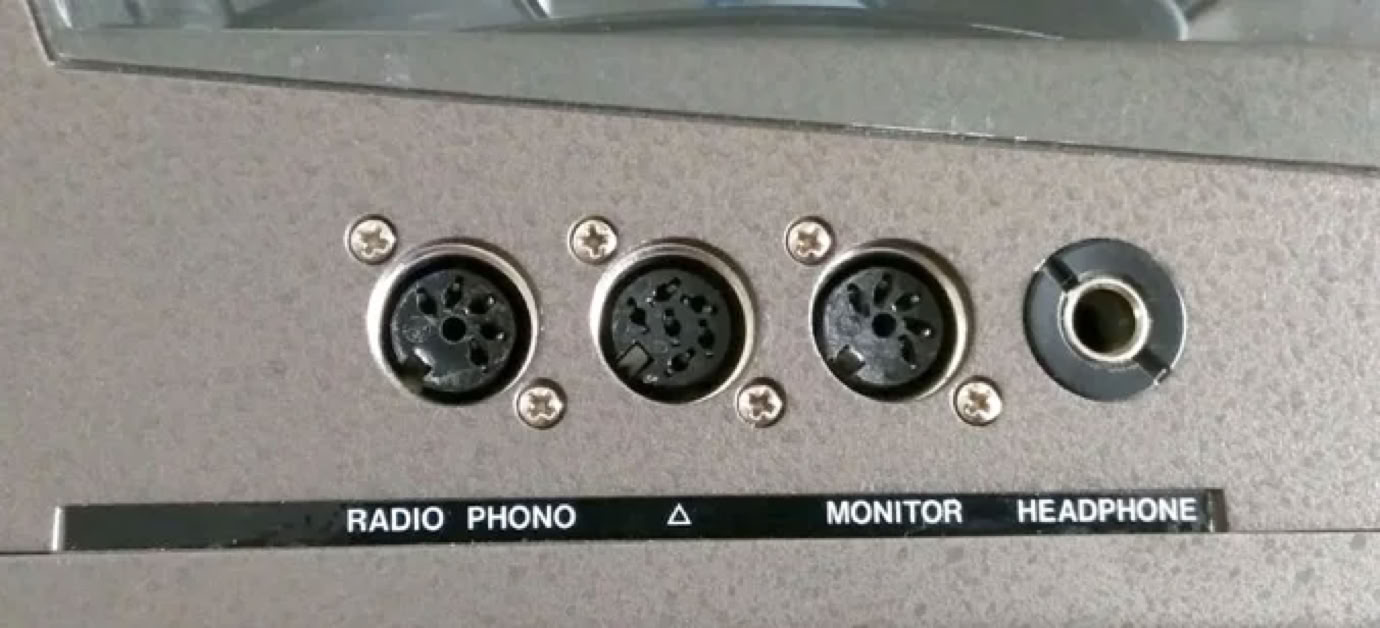

Report 4000 Monitor

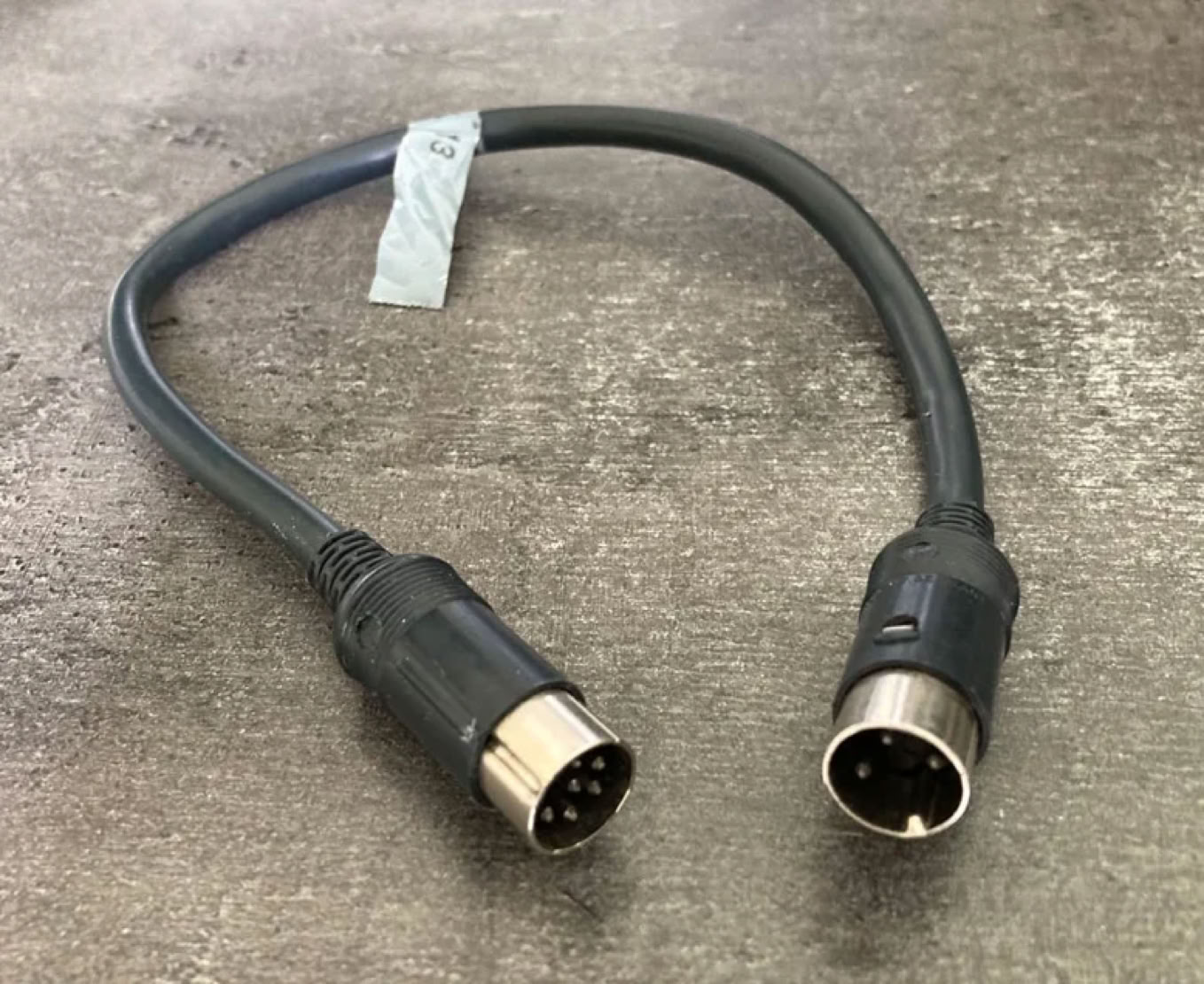

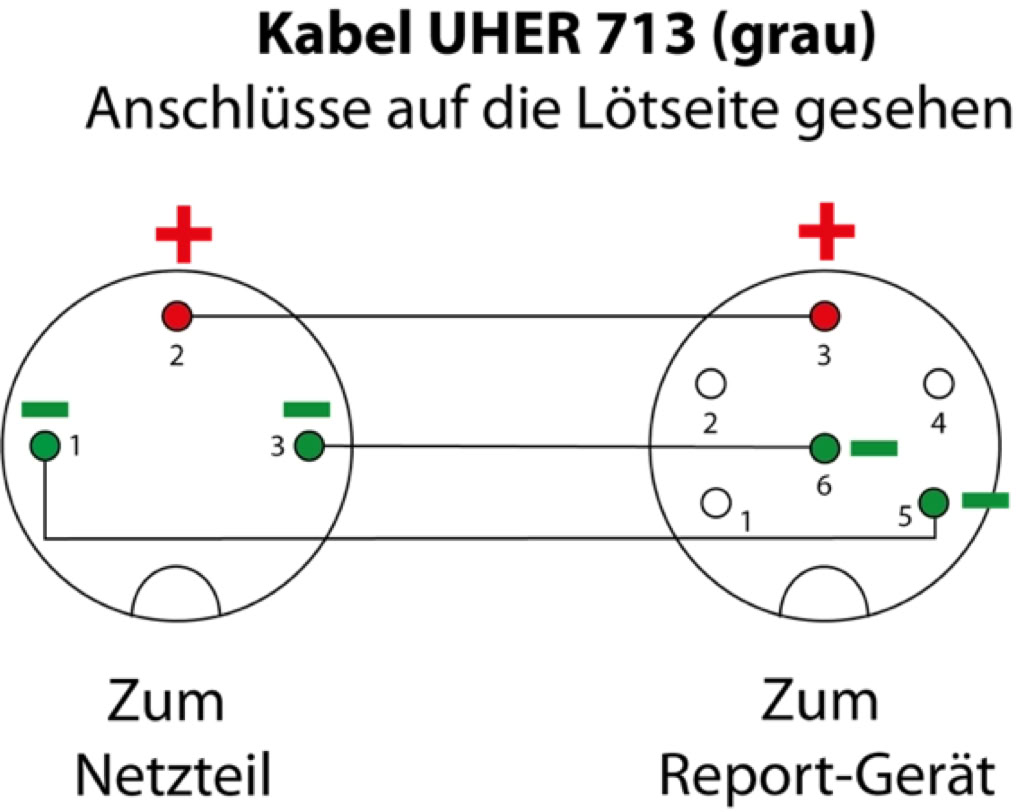

Belegung des Stromversorgungskabels UHER K 713
