Achtung! Draht ab!
Wenn man das Batteriefach an einem Report 4200 oder 4400 (nicht IC oder Monitor!) heraushebt, kann es passieren, dass einer dortigen Drähte abreißt. Und dann weiß man in der Regel nicht, wo dieser Draht hingehört.

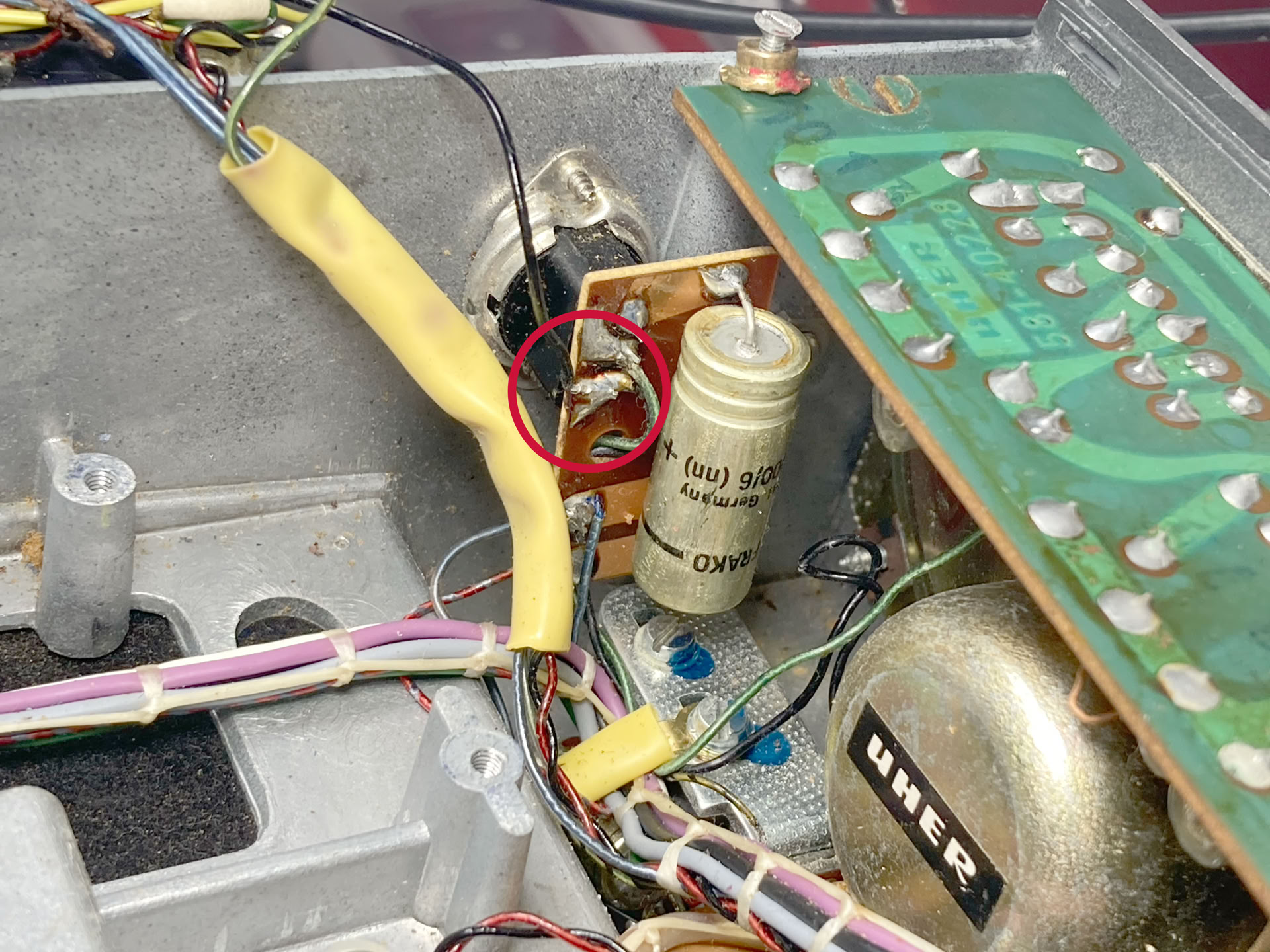

Ich bekam neulich eine Anfrage dazu. Ein schwarzer Draht war abgerissen und nun war guter Rat teuer, wo der hingehört. Die Lösung war im vorliegenden Fall recht einfach: Der Draht war an der Lautsprecherbuchse abgerissen. Also kein größeres Problem. Allerdings geht es dort ziemlich eng zu, man sollte also vorher die darüber liegende Entzerrerplatine lösen und in Richtung Frontblende schieben. Dann kommt man einigermaßen gut an die Lötstelle ran. Auf nachstehendem Foto ist diese Stelle rot eingekreist.
Aber Achtung! Beim Löten muss man exakt vorgehen. Auf keinen Fall darf diese Lötstelle mit der benachbarten Lötstelle verbunden werden. Wer auf Nummer Sicher gehen will, sollte beim Löten einen schmalen, steifen Kartonstreifen zwischen die Lötstellen halten. Dieser verhindert, dass die beiden Lötstellen unbeabsichtigt verbunden werden.
Hinweis:
Schwarze Drähte haben bei den UHER Report-Geräten im Allgemeinen Massepotenzial, liegen also am Pluspol. Man sollte sich aber nicht unbedingt darauf verlassen. Ab und zu werden auch andersfarbige Drähte und Kabel verwendet. Zur Sicherheit sollte man im Zweifel immer die Polarität prüfen.
